Laser Verschleißteile

Angebot jetzt anfordern

Beschreibung

Präzise Laserschneid-Ergebnisse beginnen bei den richtigen Verschleißteilen. BMZ liefert kompatible und originale JFY-Verschleißteile – von Schneiddüsen über Schutzgläser bis hin zu Keramikringen – speziell für Faserlaser-Schneidanlagen.



  • Passgenaue Verschleißteile für JFY-Faserlaser
  • Alternativteile & Original JFY OEM verfügbar
  • Kupfer- und Chromdüsen in allen gängigen Kalibern
  • Schutzgläser, Fokus-/Kollimationslinsen & Keramikhalter
  • Schnelle Lieferung, attraktive Staffelpreise & fachkundige Beratung
JFY_products_laser_pi_BFC-3

Ihre Vorteile

Maximale Prozesssicherheit

Passende Düsen, saubere Schutzgläser und intakte Keramikhalter sind entscheidend für stabile Laserschneidprozesse. Unsere JFY-Verschleißteile sorgen für einen kontrollierten Gasfluss, schützen die Optik vor Spritzern und minimieren ungeplante Stillstände.

Hohe Schnittqualität bei allen Materialien

Die richtige Kombination aus Düsengeometrie, Kaliber und Gasart entscheidet über Gratbildung, Schnittfugenbreite und Oberflächenqualität. Mit unseren Kupfer- und Chromdüsen – in Single- und Double-Layer-Ausführung – erzielen Sie saubere Schnittkanten und reproduzierbare Ergebnisse, auch bei höheren Materialstärken.



OEM & Alternativteile – je nach Strategie

Wir bieten sowohl kosteneffiziente Alternativdüsen und Schutzgläser als auch originale JFY OEM-Verschleißteile. So können Sie je nach Anwendung zwischen maximaler OEM-Konformität und optimierten Stückkosten wählen – ohne Abstriche bei Passgenauigkeit und Funktion.

Schnelle Verfügbarkeit & planbare Kosten

Viele Standardkaliber und -typen (P/F/E/SP/B) halten wir ab Lager bereit. Dank klarer Preisstaffeln pro Kaliber und Mindestabnahmemengen kalkulieren Sie Ihre Prozesskosten transparent und können Verschleißteile rechtzeitig disponieren.

Technische Beratung vom Laser-Spezialisten

Wir unterstützen Sie bei Düsenwahl, Gasparametern und Pflege Ihrer Optikkomponenten. Auf Wunsch prüfen wir Ihre aktuelle Verschleißteilstrategie und zeigen auf, wo sich Qualität verbessern und Kosten senken lassen.

Produkte



Verschleißteile JFY Laser

 Beschreibung Notiz Produktbild
JFYD28 Ceramic rings / Keramikdüsenhalter D28 D28
JFYD21.5 Collimating protective lens top / Schutzlinse oben D21,5 T2
JFYD37 Focus protective lens bottom / Schutzlinse unten D37 T7 Standard
JFYD30 Fokus-Schutzlinse nur für 3015 3 kW Laseranlage D30 T5

Original Verschleißteile JFY Laser

 Beschreibung Notiz Produktbild
JFYD28 Ceramic rings / Keramikdüsenhalter D28 D28
JFYD21.5 Collimating protective lens top / Schutzlinse oben D21,5 T2
JFYD37 Focus protective lens bottom / Schutzlinse unten D37 T7 Standard
JFYD30 Fokus-Schutzlinse nur für 3015 3 kW Laseranlage D30 T5

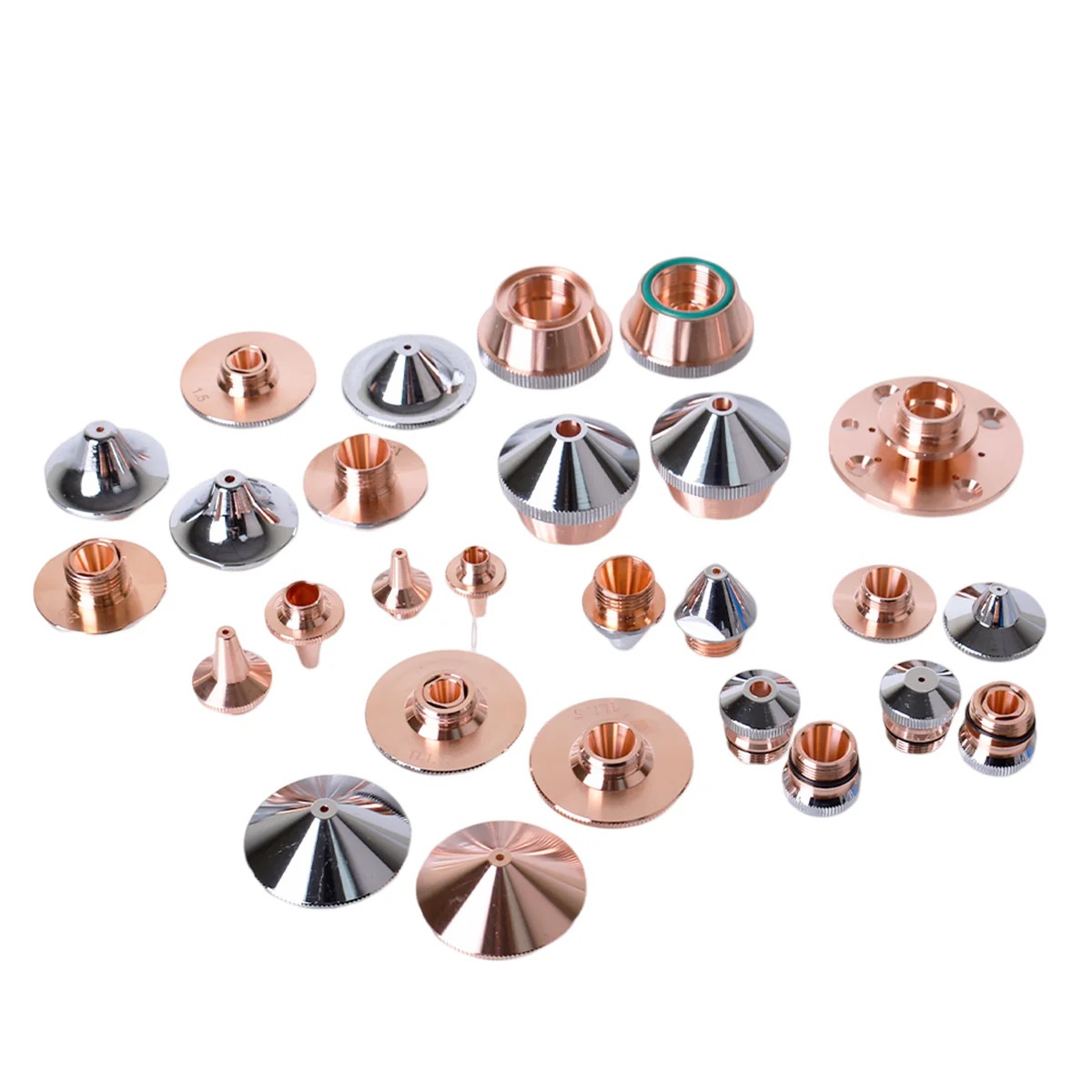

Kupfer-Düsen

 Beschreibung Produktbild
ECL01A2815S1.2 Single layer nozzle 1.2P; copper / einfach Düse 1.2P; Kupfer







Bildschirmfoto 2025-12-07 um 08.10.10


ECL01A2815S1.5 Single layer nozzle 1.5P; copper / einfach Düse 1.5P; Kupfer
ECL01A2815S2.0 Single layer nozzle 2.0P; copper / einfach Düse 2.0P; Kupfer
ECL01A2815S2.5 Single layer nozzle 2.5P; copper / einfach Düse 2.5P; Kupfer
ECL01A2815S3.0 Single layer nozzle 3.0P; copper / einfach Düse 3.0P; Kupfer
ECL01A2815S3.5 Single layer nozzle 3.5P; copper / einfach Düse 3.5P; Kupfer
ECL01A2815S4.0 Single layer nozzle 4.0P; copper / einfach Düse 4.0P; Kupfer
ECL01A2815S4.5 Single layer nozzle 4.5P; copper / einfach Düse 4.5P; Kupfer
ECL01A2815S5.0 Single layer nozzle 5.0P; copper / einfach Düse 5.0P; Kupfer
ECL01A2815S8.0 Single layer nozzle 8.0P einfach Düse 8.0P; copper / Kupfer
ECL01A2815D1.2 Double layer nozzle 1.2F; copper / doppel Düse 1.2F; Kupfer



Bildschirmfoto 2025-12-07 um 08.10.10
ECL01A2815D1.5 Double layer nozzle 1.5F; copper / doppel Düse 1.5F; Kupfer
ECL01A2815D2.0 Double layer nozzle 2.0F; copper / doppel Düse 2.0F; Kupfer
ECL01A2815D2.5 Double layer nozzle 2.5F; copper / doppel Düse 2.5F; Kupfer
ECL01A2815D3.0 Double layer nozzle 3.0F; copper / doppel Düse 3.0F; Kupfer
ECL01A2815D3.5 Double layer nozzle 3.5F; copper / doppel Düse 3.5F; Kupfer
ECL01A2815D4.0 Double layer nozzle 4.0F; copper / doppel Düse 4.0F; Kupfer
ECL01A2815D4.5 Double layer nozzle 4.5F; copper / doppel Düse 4.5F; Kupfer
ECL01B2815D1.2 Quick double-layer nozzle 1.2E copper / schnelle Doppelschichtdüse 1.2E, Kupfer



Bildschirmfoto 2025-12-07 um 08.10.10
ECL01B2815D1.4 Quick double-layer nozzle 1.4E copper / schnelle Doppelschichtdüse 1.4E, Kupfer
ECL01B2815D1.6 Quick double-layer nozzle 1.6E copper / schnelle Doppelschichtdüse 1.6E, Kupfer
ECL01B2815D1.8 Quick double-layer nozzle 1.8E copper / schnelle Doppelschichtdüse 1.8E, Kupfer
ECL01B2815D2.0 Quick double-layer nozzle 2.0E copper / schnelle Doppelschichtdüse 2.0E, Kupfer
ECL0106SPS2815S1.4 Multi angle single-layer nozzle 1.4SP copper / Mehrwinkel-Einzelschichtdüse 1.4SP; Kupfer



Bildschirmfoto 2025-12-07 um 08.10.10
ECL0106SPS2815S1.6 Multi angle single-layer nozzle 1.6SP copper / Mehrwinkel-Einzelschichtdüse 1.6SP; Kupfer
ECL0106SPS2815S1.8 Multi angle single-layer nozzle 1.8SP copper / Mehrwinkel-Einzelschichtdüse 1.8SP; Kupfer
ECL01C2815S4.0 Single layer boosting nozzle 4.0B copper / Einsicht-Boosterdüse 4.0B; Kupfer



Bildschirmfoto 2025-12-07 um 08.10.10
ECL01C2815S5.0 Single layer boosting nozzle 5.0B copper / Einsicht-Boosterdüse 5.0B; Kupfer
ECL01C2815S6.0 Single layer boosting nozzle 6.0B copper / Einsicht-Boosterdüse 6.0B; Kupfer
ECL01C2815S7.0 Single layer boosting nozzle 7.0B copper / Einsicht-Boosterdüse 7.0B; Kupfer

Chrom-Düsen

 Beschreibung Produktbild
ECL01A2815SC1.2 Single layer nozzle 1.2P; chromed / einfach Düse 1.2P; Chrom





Bildschirmfoto 2025-12-07 um 08.10.10
ECL01A2815SC1.5 Single layer nozzle 1.5P; chromed / einfach Düse 1.5P; Chrom
ECL01A2815SC2.0 Single layer nozzle 2.0P; chromed / einfach Düse 2.0P; Chrom
ECL01A2815SC2.5 Single layer nozzle 2.5P; chromed / einfach Düse 2.5P; Chrom
ECL01A2815SC3.0 Single layer nozzle 3.0P; chromed / einfach Düse 3.0P; Chrom
ECL01A2815SC3.5 Single layer nozzle 3.5P; chromed / einfach Düse 3.5P; Chrom
ECL01A2815SC4.0 Single layer nozzle 4.0P; chromed / einfach Düse 4.0P; Chrom
ECL01A2815SC4.5 Single layer nozzle 4.5P; chromed / einfach Düse 4.5P; Chrom
ECL01A2815SC5.0 Single layer nozzle 5.0P; chromed / einfach Düse 5.0P; Chrom
ECL01A2815SC8.0 Single layer nozzle 8.0P; chromed / einfach Düse 8.0P; Chrom
ECL01A2815DC1.2 Double layer nozzle 1.2F; chromed / doppel Düse 1.2F; Chrom



Bildschirmfoto 2025-12-07 um 08.10.10
ECL01A2815DC1.5 Double layer nozzle 1.5F; chromed / doppel Düse 1.5F; Chrom
ECL01A2815DC2.0 Double layer nozzle 2.0F; chromed / doppel Düse 2.0F; Chrom
ECL01A2815DC2.5 Double layer nozzle 2.5F; chromed / doppel Düse 2.5F; Chrom
ECL01A2815DC3.0 Double layer nozzle 3.0F; chromed / doppel Düse 3.0F; Chrom
ECL01A2815DC3.5 Double layer nozzle 3.5F; chromed / doppel Düse 3.5F; Chrom
ECL01A2815DC4.0 Double layer nozzle 4.0F; chromed / doppel Düse 4.0F; Chrom
ECL01A2815DC4.5 Double layer nozzle 4.5F; chromed / doppel Düse 4.5F; Chrom
ECL01B2815DC1.2 Quick double-layer nozzle 1.2E chromed / schnelle Doppelschichtdüse 1.2E, Chrom



Bildschirmfoto 2025-12-07 um 08.10.10
ECL01B2815DC1.4 Quick double-layer nozzle 1.4E chromed / schnelle Doppelschichtdüse 1.4E, Chrom
ECL01B2815DC1.6 Quick double-layer nozzle 1.6E chromed / schnelle Doppelschichtdüse 1.6E, Chrom
ECL01B2815DC1.8 Quick double-layer nozzle 1.8E chromed / schnelle Doppelschichtdüse 1.8E, Chrom
ECL01B2815DC2.0 Quick double-layer nozzle 2.0E chromed / schnelle Doppelschichtdüse 2.0E, Chrom
ECL0106SPS2815SC1.4 Multi angle single-layer nozzle 1.4SP chromed / Mehrwinkel-Einzelschichtdüse 1.4SP; Chrom



Bildschirmfoto 2025-12-07 um 08.10.10
ECL0106SPS2815SC1.6 Multi angle single-layer nozzle 1.6SP chromed / Mehrwinkel-Einzelschichtdüse 1.6SP; Chrom
ECL0106SPS2815SC1.8 Multi angle single-layer nozzle 1.8SP chromed / Mehrwinkel-Einzelschichtdüse 1.8SP; Chrom
– Single layer boosting nozzle 4.0B chromed / Einsicht-Boosterdüse 4.0B; Chrom

Bildschirmfoto 2025-12-07 um 08.10.10
– Single layer boosting nozzle 5.0B chromed / Einsicht-Boosterdüse 5.0B; Chrom
– Single layer boosting nozzle 6.0B chromed / Einsicht-Boosterdüse 6.0B; Chrom
– Single layer boosting nozzle 7.0B chromed / Einsicht-Boosterdüse 7.0B; Chrom

JFY Original Düsen

 Beschreibung Produktbild
J0009257 (OEM) Single layer nozzle 1.2P; copper / einfach Düse 1.2P; Kupfer



Bildschirmfoto 2025-12-07 um 08.10.10
J0009258 (OEM) Single layer nozzle 1.5P; copper / einfach Düse 1.5P; Kupfer
J0009260 (OEM) Single layer nozzle 2.0P; copper / einfach Düse 2.0P; Kupfer
J0009261 (OEM) Single layer nozzle 2.5P; copper / einfach Düse 2.5P; Kupfer
J0009262 (OEM) Single layer nozzle 3.0P; copper / einfach Düse 3.0P; Kupfer
J0009263 (OEM) Single layer nozzle 3.5P; copper / einfach Düse 3.5P; Kupfer
J0009264 (OEM) Single layer nozzle 4.0P; copper / einfach Düse 4.0P; Kupfer
J0009265 (OEM) Single layer nozzle 4.5P; copper / einfach Düse 4.5P; Kupfer
J0009266 (OEM) Single layer nozzle 5.0P; copper / einfach Düse 5.0P; Kupfer
J0009270 (OEM) Single layer nozzle 9.0P; copper / einfach Düse 9.0P; Kupfer
J0009271 (OEM) Double layer nozzle 1.2F; copper / doppel Düse 1.2F; Kupfer



Bildschirmfoto 2025-12-07 um 08.10.10
J0009273 (OEM) Double layer nozzle 1.5F; copper / doppel Düse 1.5F; Kupfer
J0009275 (OEM) Double layer nozzle 2.0F; copper / doppel Düse 2.0F; Kupfer
J0009276 (OEM) Double layer nozzle 2.5F; copper / doppel Düse 1.5F; Kupfer
J0009277 (OEM) Double layer nozzle 3.0F; copper / doppel Düse 3.0F; Kupfer
J0009278 (OEM) Double layer nozzle 3.5F; copper / doppel Düse 3.5F; Kupfer
J0009279 (OEM) Double layer nozzle 4.0F; copper / doppel Düse 4.0F; Kupfer
J0009280 (OEM) Double layer nozzle 4.5F; copper / doppel Düse 4.5F; Kupfer
J0009217 (OEM) Quick double-layer nozzle 1.2E; copper / schnelle Doppelschichtdüse 1.2E; Kupfer



Bildschirmfoto 2025-12-07 um 08.10.10
J0009220 (OEM) Quick double-layer nozzle 1.4E; copper / schnelle Doppelschichtdüse 1.4E; Kupfer
J0009221 (OEM) Quick double-layer nozzle 1.6E; copper / schnelle Doppelschichtdüse 1.6E; Kupfer
J0011859 (OEM) Quick double-layer nozzle 1.8E; copper / schnelle Doppelschichtdüse 1.8E; Kupfer
J0015395 (OEM) Quick double-layer nozzle 2.0E; copper / schnelle Doppelschichtdüse 2.E; Kupfer
J0009223 (OEM) Multi angle single-layer nozzle 1.4SP; copper / Mehrwinkel-Einzelschichtdüse 1.4SP; Kupfer Bildschirmfoto 2025-12-07 um 08.10.10
J0009225 (OEM) Multi angle single-layer nozzle 1.6SP; copper / Mehrwinkel-Einzelschichtdüse 1.6SP; Kupfer
J0009226 (OEM) Multi angle single-layer nozzle 1.8SP; copper / Mehrwinkel-Einzelschichtdüse 1.8SP; Kupfer
J0009295 (OEM) Single layer boosting nozzle 4.0B; copper / Einsicht-Boosterdüse 4.0B; Kupfer



Bildschirmfoto 2025-12-07 um 08.10.10
J0009296 (OEM) Single layer boosting nozzle 5.0B; copper / Einsicht-Boosterdüse 5.0B; Kupfer
J0009297 (OEM) Single layer boosting nozzle 6.0B; copper / Einsicht-Boosterdüse 6.0B; Kupfer
J0009298 (OEM) Single layer boosting nozzle 7.0B; copper / Einsicht-Boosterdüse 7.0B; Kupfer
Kostenloses Beratungsgespräch

Gemeinsam finden wir die perfekte Lösung für Ihre Anforderungen.
Jetzt kostenloses Beratungsgespräch vereinbaren, um mehr über unsere Laser-Verschleißteile und unser umfassendes Serviceangebot zu erfahren.
Jetzt Termin vereinbaren

Laser-Verschleißteile für JFY-Faserlaser – Qualität, die man im Schnitt sieht

Laser-Verschleißteile gehören zu den entscheidenden Stellhebeln im Faserlaserschneiden: Sie bestimmen, wie stabil Ihr Prozess läuft, wie sauber die Schnittkante aussieht und wie wirtschaftlich Ihre Anlage arbeitet. Typische Laser-Verbrauchsmaterialien sind Schneiddüsen, Schutzlinsen, Fokus- und Kollimationslinsen sowie Keramikringe im Schneidkopf.

Was macht eine Laserschneiddüse?

Die Schneiddüse sitzt an der Spitze des Schneidkopfs und übernimmt mehrere Aufgaben gleichzeitig:

  • Sie führt Laserstrahl und Prozessgas exakt zur Schnittfuge.

  • Sie formt den Gasstrahl, der das geschmolzene Material aus der Fuge bläst.

  • Sie schützt die Optik vor Spritzern und Dämpfen.

Die Wahl von Düsengeometrie, Kaliber und Gasart wirkt sich direkt auf Schnittqualität, Gratbildung und Prozesssicherheit aus.

Düsentypen: P, F, E, SP und B einfach erklärt

  • P – Standard-Einzeldüse (Single Layer): universell für viele Anwendungen, besonders wirtschaftlich.

  • F – Standard-Doppeldüse (Double Layer): verbessert den Gasfluss durch innere und äußere Gasführung – ideal für höhere Schnittqualitäten.

  • E – Hochgeschwindigkeits-Doppeldüse: optimiert für höhere Schnittgeschwindigkeiten und dünnere Bleche.

  • SP – Hochgeschwindigkeits-Einzeldüse: speziell für schnelle Schnitte und hohe Produktivität.

  • B – Boosterdüse: erhöht den Gasdruck in der Schnittfuge – vorteilhaft bei dickeren Materialien und anspruchsvollen Schnitten.
